速德瑞應用案例 | 選擇合適透光率儀測量IR油墨和白色油墨透光率
一、白色油墨和ir油墨的概念：
白色油墨是絲印油墨的一種，這種油墨不分其他顏色，主要填料為白色，是一種應用性非常廣的油墨,常見用于PET、?PC?、PVC、?PMMA?和ABS金屬材料等素材上。
IR油墨則是一種可以選擇性地透過紅外線并阻隔可見光和紫外線的功能性油墨。主要應用在各種智能手機，智能家居遙控器窗口，電容式觸摸屏等，用途也非常廣泛。本文將根據速德瑞實際案例詳細介紹測試白色油墨透光率與IR油墨透光率該如何選型。
二、測試要求

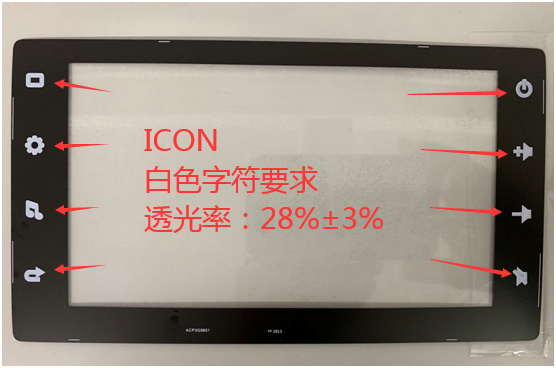

1.按鍵透過率：28%±3%（D65,9000Lux）。
2.客戶除了白色按鍵透光率需要測試外，還有IR油墨樣品透光率也需要測試。
三、關于測試要求的解釋
1.D65光源：D65光源是模擬人工日光的光源，其波長范圍大概是380-760nm 中心波長550nm，光譜式的積分型透光率儀，是使用光柵的檢測方式，使用光源為380-1100nm波長的鹵鎢燈，其光譜范圍是涵蓋D65光源的。在檢測過程中讀數查看380-760nm一段光的數據即可。

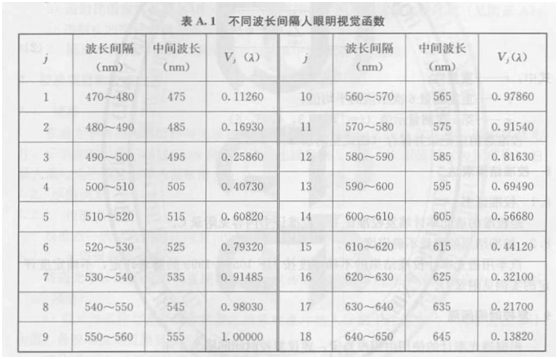

目前接觸到的可見光的波長檢測中，除了查看一段波的透光率外，還推薦查看單點的透光率，即550nm。這個也是目前各個行業管控可見光必定管控的波段，并且550nm的管控在更多時候比380-760nm更具備參考價值，因為人眼的視覺函數最敏感的區間即為550nm，原因如下圖。
另外，大體上來說，其實測全波段數值（380-760nm）與中心單點波長（550nm）幾乎是一致的，下圖為客戶白色按鍵透光率所測結果：

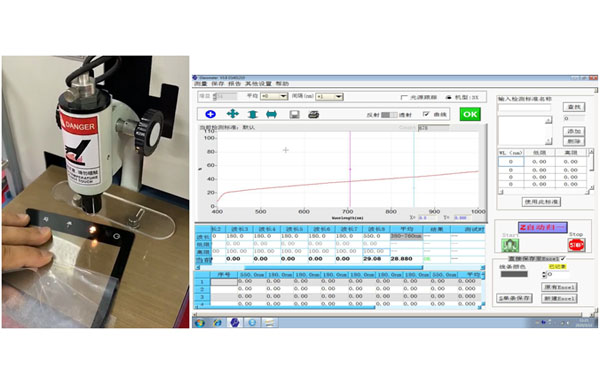

380-760nm：28.88% 550nm：29.08% 差值：0.2%（下圖拉大可以看到具體數值）

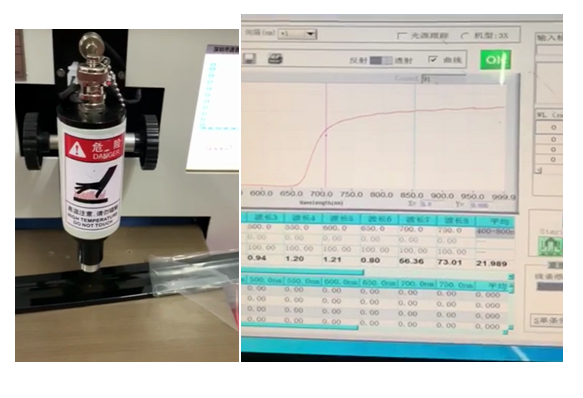

三、為何SDR4010可測IR油墨樣品透光率，而不能測試白色按鍵樣品透光率？

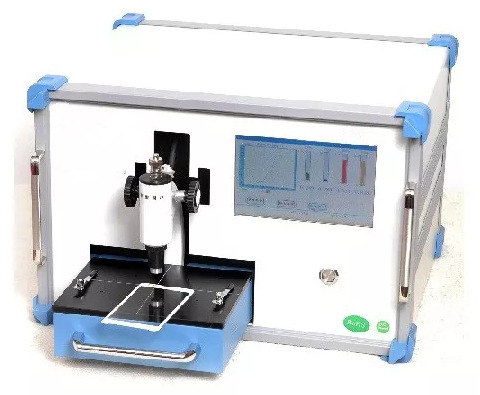

分光型透光率儀SDR4010為平行光測試原理（測試的結果為直穿透光率，俗稱清晰度）
而積分型透光率儀SDR4010B為積分型測試原理（測試的結果為總的一個透光率）
打個比方說：
一塊透明玻璃使用SDR4010來測試，結果為80%；經過磨砂處理后，其透光率變成15%。
而使用SDR4010B來測試透明玻璃，其結果為80%；經過磨砂處理后，其透光率還是80%。
因為IR油墨樣品是極少霧度的，它跟透明玻璃一樣的效果，所以不管使用SDR4010分光型透光率儀還是SDR4010B積分型透光率儀其測試結果都是差異極小的，考慮到成本問題，當時推薦的是SDR4010白色油墨透光率儀。
而按鍵是由白色油墨透光率儀測試，光散射非常大，跟磨砂玻璃一個概念（根據客戶提供的測試要求28%±3%，數值是與SDR4010B積分型透光率儀測試結果對應上的，可以肯定需要測試的是總透光率，而不是清晰度），因此需要使用SDR4010B積分型透光率儀來測試此樣品。
綜合貴司兩個樣品的通用性，建議使用SDR4010BIR油墨透光率儀。
四、直穿透光率與總透光率原理

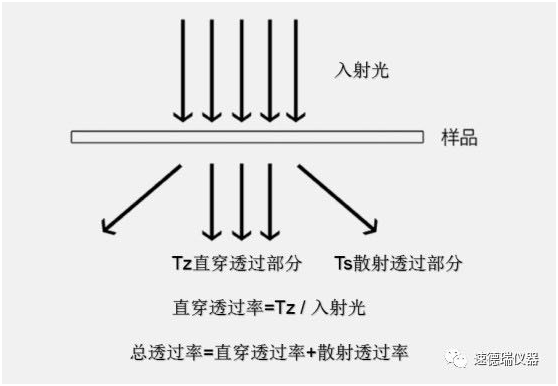

語定義：一束直線平行的光穿過被測物體后，可以全部或者部分仍保持直線前進方向，直穿透光為(1)直線透過Tz；另外一部分被材料改變方向，變?yōu)樯⑸涔猓涔猓瑸?2)散射透過Ts；總透過T=Tz+Ts。
依據上面說明，對于可見光的透過率，目前國際主流的標準分為兩個：
a.直穿透過率（透光率）測量儀。
b.總透過率儀或積分透過率儀。
注：如需要測試總透光率，儀器設備是需積分球裝置的。

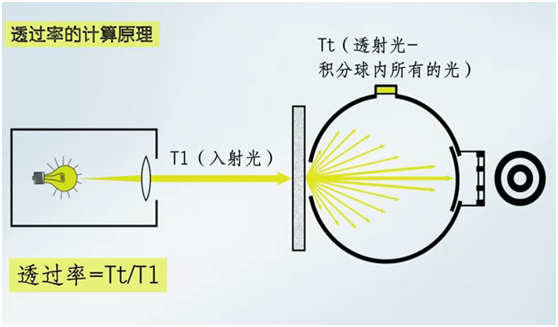

下圖為SDR4010B積分型透光率儀帶積分裝置的原理示意圖：
