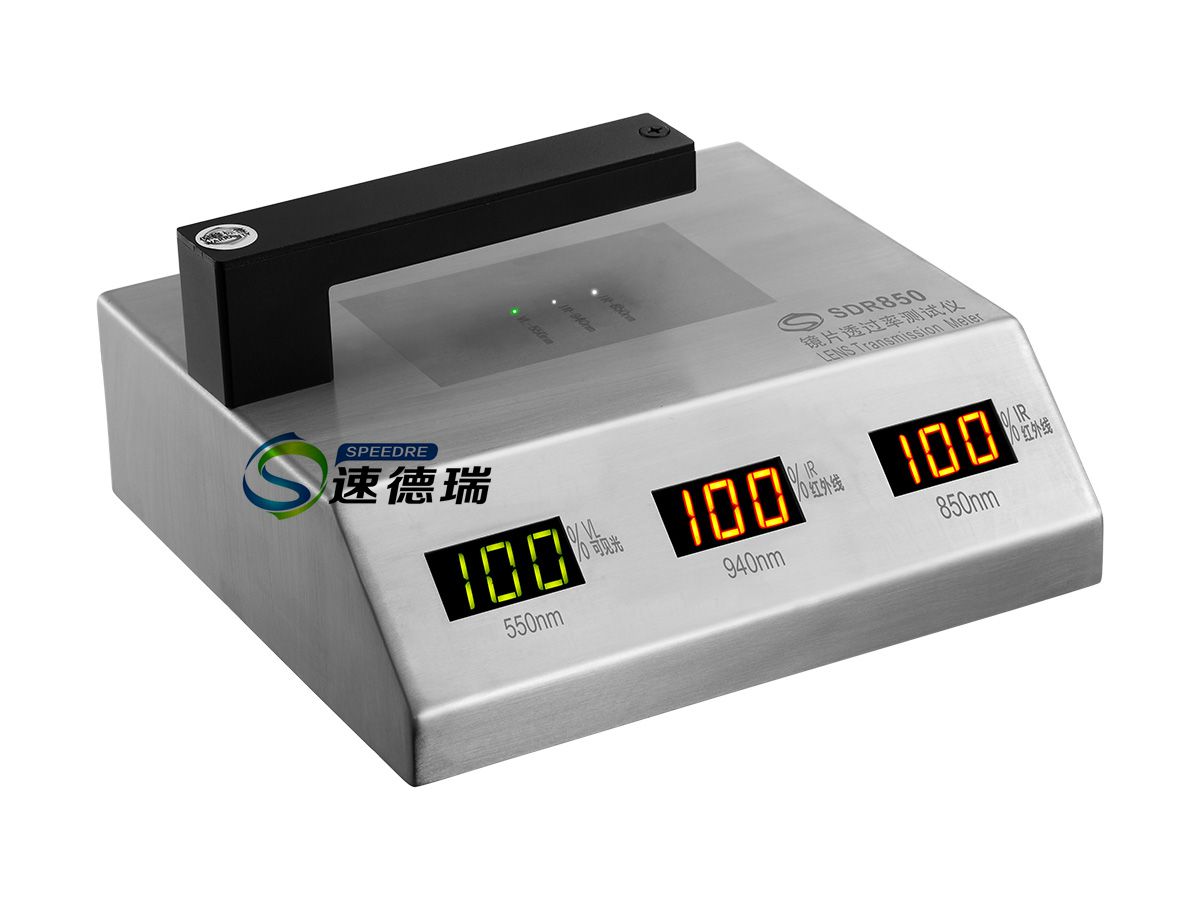

手機鏡片透過率測試儀 SDR850
SDR850 參數
1．儀器外形尺寸： 長200mm × 寬180mm × 高106mm；
2．最小測試物尺寸：￠1.0mm
3．儀器重量：約1500 克；
4．分辨率： 0.1%；
5．測量精度：±1%；
6．紅外線： 850nm 和940nm 兩路測試
7．可見光： 中心波長550nm；
8．供電電源：9V AC/DC 電源供
SDR850手機面板IR測試儀測量步驟如下：
1：插上電源，打開測試儀的電源開關。儀器首先進行自測試和自校準，自校準完成以后，三個顯示器的顯示值都為“100”，表示無被測物時的透過率為100%
2：將被測試物放入測試位置。三個顯示器分別顯示被測物對紅外850nm，紅外線940nm 和可見光550nm 波長的透過率。
SDR850手機面板IR測試儀的測試原理是采用紅外850nm 光源，紅外940nm 光源和可見550nm 光源照射被測透明物質，感應器分別探測三種光源的入射光強和透過被測透明物質后的光強，透過光強與入射光強的比值即為透過率，用百分?jǐn)?shù)表示
SDR850手機面板IR測試儀 使用步驟及注意事項
1．儀器接上專用電源，保持測試位置為空，打開儀器開關；
2．將被測物放入測試位置；
3．顯示窗口分別顯示被測物對紅外850nm ，紅外線940nm 和可見光550nm 的透過率；
4．儀器不使用時，請關閉電源；
5．開機時儀器自測試和自校準，測試位置必須為空，否則不能完成自校準；
6．避免與腐蝕性物品接觸、遠離高溫高濕的環境；
7．長時間連續使用時，由于LED 光源的發光效率（LED 光源溫度升高，效率下降）的原因，可能導致三個窗口數據不能顯示為100 ，此時請關閉儀器的電源，重新開機自檢和自校準，不影響測量精度和正常使用；
8．可能會偶然出現無測試物時，顯示數據不能回歸為100 ，關機立即重啟儀器即可
